Leitungsschutzschalter: Sicherheit und Zuverlässigkeit für Ihre Elektroinstallation

In der heutigen Zeit, in der elektrische Geräte und Systeme aus unserem Alltag nicht mehr wegzudenken sind, spielt die Sicherheit von Elektroinstallationen eine entscheidende Rolle. Ob in Wohnhäusern, Büros, Industrieanlagen oder im öffentlichen Bereich – überall, wo elektrische Energie verwendet wird, müssen elektrische Installationen vor Überlastungen und Kurzschlüssen geschützt werden. Hier kommen Leitungsschutzschalter ins Spiel, die nicht nur als Schutzmaßnahme, sondern auch als essenzieller Bestandteil einer jeden modernen Elektroinstallation gelten.

Was ist ein Leitungsschutzschalter?

Ein Leitungsschutzschalter, oft auch als „Sicherungsautomat“ bezeichnet, ist ein elektrisches Schaltgerät, das dazu dient, Stromkreise vor Schäden durch Überstrom zu schützen. Überstrom kann durch Überlast oder Kurzschluss entstehen und ohne geeigneten Schutz zu gefährlichen Situationen wie Bränden oder Schäden an Geräten führen. Der Leitungsschutzschalter übernimmt in diesen Fällen die Funktion, den betroffenen Stromkreis automatisch zu unterbrechen, bevor ein gefährlicher Zustand entsteht.

Im Gegensatz zu herkömmlichen Sicherungen, die nach einer Auslösung ersetzt werden müssen, können Leitungsschutzschalter nach der Beseitigung der Störung einfach wieder eingeschaltet werden. Dies macht sie nicht nur sicherer, sondern auch praktischer und wirtschaftlicher im täglichen Gebrauch.

Warum sind Leitungsschutzschalter so wichtig?

Die Bedeutung von Leitungsschutzschaltern lässt sich nicht genug betonen. Hier sind einige Gründe, warum sie in jeder elektrischen Installation unverzichtbar sind:

1. Schutz vor Überlastung: Bei einer Überlastung fließt mehr Strom durch die Leitungen, als diese sicher führen können. Dies kann dazu führen, dass sich die Leitungen überhitzen und schließlich beschädigt werden oder sogar Brände auslösen. Ein Leitungsschutzschalter erkennt eine Überlastung und schaltet den betroffenen Stromkreis ab, bevor es zu Schäden kommt.
2. Schutz vor Kurzschluss: Ein Kurzschluss entsteht, wenn zwei stromführende Leiter, die normalerweise getrennt sind, direkt miteinander in Kontakt kommen. Dies führt zu einem extrem hohen Stromfluss, der die Leitungen und angeschlossenen Geräte stark beschädigen kann. Der Leitungsschutzschalter reagiert auf diesen hohen Strom sofort und unterbricht den Stromkreis.
3. Verhinderung von elektrischen Bränden: Überhitzte Leitungen und beschädigte Geräte können Brände verursachen. Durch die rechtzeitige Unterbrechung des Stromkreises trägt der Leitungsschutzschalter maßgeblich zur Brandvermeidung bei.
4. Erhöhung der Lebensdauer von Geräten: Indem sie Stromspitzen und Überlastungen verhindern, schützen Leitungsschutzschalter auch die angeschlossenen Geräte vor Schäden. Dies erhöht die Lebensdauer der Geräte und reduziert die Kosten für Reparaturen oder Ersatz.
5. Einfaches Wiedereinschalten: Im Gegensatz zu herkömmlichen Sicherungen, die nach einem Auslösen ersetzt werden müssen, können Leitungsschutzschalter nach dem Beheben des Fehlers einfach wieder eingeschaltet werden. Dies spart Zeit und Geld und erhöht die Verfügbarkeit der elektrischen Installation.

Arten von Leitungsschutzschaltern

Es gibt verschiedene Typen von Leitungsschutzschaltern, die jeweils für unterschiedliche Anwendungen und Anforderungen konzipiert sind. Die Auswahl des richtigen Leitungsschutzschalters hängt von mehreren Faktoren ab, wie dem Typ der zu schützenden Leitung, der Art der angeschlossenen Geräte und den spezifischen Anforderungen der Installation. Hier sind die gängigsten Typen:

1. Typ B: Diese Leitungsschutzschalter sind für den Schutz von normalen Steckdosenkreisen und Beleuchtungsanlagen in Wohnhäusern ausgelegt. Sie reagieren schnell auf Überstrom und bieten einen guten Schutz für allgemeine Haushaltsgeräte.
2. Typ C: Dieser Typ wird häufig in industriellen und gewerblichen Anwendungen verwendet, wo Geräte mit höheren Einschaltströmen betrieben werden, wie z.B. Elektromotoren. Typ C-Leitungsschutzschalter haben eine höhere Auslöseschwelle und verhindern somit unnötige Abschaltungen bei kurzzeitig erhöhten Stromspitzen.
3. Typ D: Diese Schalter sind für sehr hohe Einschaltströme ausgelegt und werden in speziellen industriellen Anwendungen verwendet, wo Maschinen oder Anlagen mit besonders hohen Anlaufströmen betrieben werden. Typ D-Leitungsschutzschalter bieten einen zuverlässigen Schutz, ohne dass es zu häufigen Auslösungen kommt.
4. FI/LS-Schalter: Eine Kombination aus Fehlerstromschutzschalter (FI) und Leitungsschutzschalter (LS). Diese Geräte bieten sowohl Schutz vor Überstrom als auch vor Fehlerströmen, die durch Isolationsfehler oder Berührung spannungsführender Teile entstehen können. Sie sind besonders in Bereichen mit hoher Sicherheitsanforderung, wie Badezimmern oder Außenbereichen, sinnvoll.

Auswahlkriterien für Leitungsschutzschalter

Die Wahl des richtigen Leitungsschutzschalters erfordert eine sorgfältige Analyse der spezifischen Anforderungen der Installation. Hier sind einige wichtige Faktoren, die bei der Auswahl berücksichtigt werden sollten:

1. Bemessungsstrom: Der Bemessungsstrom ist der maximale Strom, den der Leitungsschutzschalter dauerhaft führen kann, ohne auszulösen. Er sollte dem Strom entsprechen, den die angeschlossenen Geräte unter normalen Betriebsbedingungen benötigen.
2. Auslösecharakteristik: Wie oben beschrieben, gibt es verschiedene Auslösecharakteristiken (Typ B, C, D). Die Wahl der richtigen Charakteristik hängt von den angeschlossenen Verbrauchern und deren Einschaltstrom ab.
3. Kurzschlussfestigkeit: Die Kurzschlussfestigkeit gibt an, wie viel Strom der Leitungsschutzschalter im Kurzschlussfall sicher unterbrechen kann. Diese Größe wird in der Regel in Kiloampere (kA) angegeben. In Wohngebäuden sind in der Regel Schalter mit einer Kurzschlussfestigkeit von 6 kA ausreichend, während in industriellen Anwendungen oft höhere Werte erforderlich sind.
4. Polzahl: Leitungsschutzschalter sind in verschiedenen Ausführungen erhältlich, z.B. 1-polig, 2-polig oder 3-polig. Die Polzahl gibt an, wie viele Leitungen gleichzeitig geschützt werden können. In Einphasen-Wechselstromnetzen wird meist ein 1-poliger Schalter verwendet, während in Drehstromnetzen 3-polige Schalter zum Einsatz kommen.

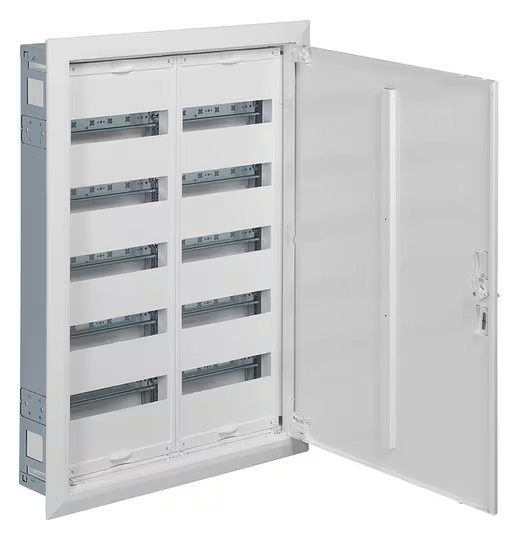

5. Montageart: Die meisten Leitungsschutzschalter sind für die Montage auf Hutschienen in Verteilerschränken ausgelegt. Es ist jedoch wichtig, darauf zu achten, dass der gewählte Schalter mit der vorhandenen Installation kompatibel ist.
6. Markenqualität: Da es sich bei Leitungsschutzschaltern um sicherheitsrelevante Komponenten handelt, ist es ratsam, auf bewährte Markenprodukte zurückzugreifen. Renommierte Hersteller bieten geprüfte und zertifizierte Schalter an, die höchsten Sicherheitsstandards entsprechen.

Einsatzbereiche von Leitungsschutzschaltern

Leitungsschutzschalter finden in nahezu allen Bereichen des täglichen Lebens Anwendung. Hier sind einige der wichtigsten Einsatzgebiete:

1. Wohngebäude: In privaten Haushalten schützen Leitungsschutzschalter die Stromkreise, die Steckdosen und Beleuchtung versorgen. Sie verhindern Überlastungen durch zu viele angeschlossene Geräte und schalten bei Kurzschlüssen den Strom ab, bevor ein Schaden entsteht.
2. Gewerbe und Industrie: In gewerblichen und industriellen Umgebungen sind die Anforderungen an Leitungsschutzschalter oft höher. Hier müssen sie Maschinen, Produktionsanlagen und andere energieintensive Geräte schützen. Darüber hinaus werden sie häufig in großen Verteilerschränken eingesetzt, um eine Vielzahl von Stromkreisen abzusichern.
3. Öffentliche Einrichtungen: In Schulen, Krankenhäusern, Bürogebäuden und anderen öffentlichen Einrichtungen sorgen Leitungsschutzschalter für den sicheren Betrieb der elektrischen Infrastruktur. Sie schützen empfindliche Geräte, sorgen für den sicheren Betrieb von Beleuchtungssystemen und gewährleisten im Fehlerfall eine schnelle Abschaltung, um Personen und Sachwerte zu schützen.
4. Baustellen und temporäre Installationen: Auch auf Baustellen oder bei temporären Installationen wie Veranstaltungen sind Leitungsschutzschalter unverzichtbar. Sie schützen provisorische Stromversorgungen vor Überlastung und Kurzschlüssen, die durch den Einsatz von Baugeräten oder anderen energieintensiven Anwendungen entstehen können.
5. Spezialanwendungen: In bestimmten Anwendungsbereichen, wie in der Medizintechnik oder in explosionsgefährdeten Bereichen, kommen spezielle Leitungsschutzschalter zum Einsatz, die besonders hohe Sicherheitsanforderungen erfüllen.

Installation und Wartung von Leitungsschutzschaltern

Die Installation von Leitungsschutzschaltern sollte stets von einer qualifizierten Elektrofachkraft durchgeführt werden, da sie Teil der sicherheitsrelevanten Infrastruktur einer elektrischen Anlage sind. Hier sind einige grundlegende Schritte und Überlegungen zur Installation:

1. Planung: Bevor ein Leitungsschutzschalter installiert wird, sollte die Elektroinstallation sorgfältig geplant werden. Dabei müssen die Anzahl der Stromkreise, die Lastverteilung, die Auswahl der richtigen Schalter und die Dimensionierung der Leitungen berücksichtigt werden.
2. Montage: Leitungsschutzschalter werden in der Regel auf Hutschienen montiert, die in Verteilerschränken oder Unterverteilern installiert sind. Es ist wichtig, dass die Schalter sicher befestigt sind und die Verdrahtung korrekt durchgeführt wird.
3. Verdrahtung: Die Anschlussklemmen des Leitungsschutzschalters müssen fest und sicher angeschlossen werden, um einen guten Kontakt und eine zuverlässige Stromführung zu gewährleisten. Die Verdrahtung sollte so erfolgen, dass sie den einschlägigen Normen und Vorschriften entspricht.
4. Prüfung: Nach der Installation sollte die Funktion des Leitungsschutzschalters getestet werden. Dazu gehört die Überprüfung der Auslösefunktion bei Überstrom und Kurzschluss, um sicherzustellen, dass der Schalter ordnungsgemäß arbeitet.
5. Wartung: Obwohl Leitungsschutzschalter in der Regel wartungsfrei sind, ist es ratsam, sie regelmäßig zu überprüfen, besonders in kritischen Anwendungen. Sichtprüfungen und Funktionsprüfungen tragen dazu bei, die Betriebssicherheit langfristig zu gewährleisten.

Zukünftige Entwicklungen und Innovationen

Wie in vielen Bereichen der Technik entwickeln sich auch Leitungsschutzschalter ständig weiter. Neue Materialien, Technologien und Anforderungen führen zu Innovationen, die den Schutz von Elektroinstallationen weiter verbessern. Hier sind einige Trends und Entwicklungen, die in den kommenden Jahren an Bedeutung gewinnen könnten:

1. Intelligente Schutzschalter: Die Digitalisierung macht auch vor Leitungsschutzschaltern nicht halt. Intelligente Schutzschalter, die mit Kommunikationsschnittstellen ausgestattet sind, ermöglichen eine Fernüberwachung und Steuerung der elektrischen Anlage. Sie können Informationen über den Zustand der Installation, den Energieverbrauch und eventuelle Störungen in Echtzeit liefern.
2. Integration in Smart-Home-Systeme: Leitungsschutzschalter könnten in Zukunft verstärkt in Smart-Home-Systeme integriert werden. Dies ermöglicht eine noch bessere Überwachung und Steuerung der elektrischen Anlage, beispielsweise durch automatische Abschaltungen bei längerer Abwesenheit oder bei bestimmten Betriebszuständen.
3. Erweiterte Schutzfunktionen: Neben dem Schutz vor Überlastung und Kurzschluss könnten zukünftige Leitungsschutzschalter weitere Schutzfunktionen bieten, wie den Schutz vor Überspannungen oder Erdfehlern. Dies würde die Sicherheit und Zuverlässigkeit der Elektroinstallation weiter erhöhen.
4. Kompaktere Bauformen: In vielen Bereichen, insbesondere bei beengten Platzverhältnissen in Verteilerschränken, ist die Nachfrage nach kompakteren und gleichzeitig leistungsfähigen Leitungsschutzschaltern groß. Hersteller arbeiten daher an der Entwicklung von Schaltern, die bei gleicher oder sogar verbesserter Leistung weniger Platz benötigen.
5. Nachhaltigkeit und Energieeffizienz: Auch im Bereich der Leitungsschutzschalter spielt Nachhaltigkeit eine immer größere Rolle. Die Verwendung umweltfreundlicher Materialien und die Verbesserung der Energieeffizienz sind wichtige Ziele für die Zukunft.
